Отклонения поверхности
Определяем, где фактическая форма выходит за заданную геометрию или не достигает её.

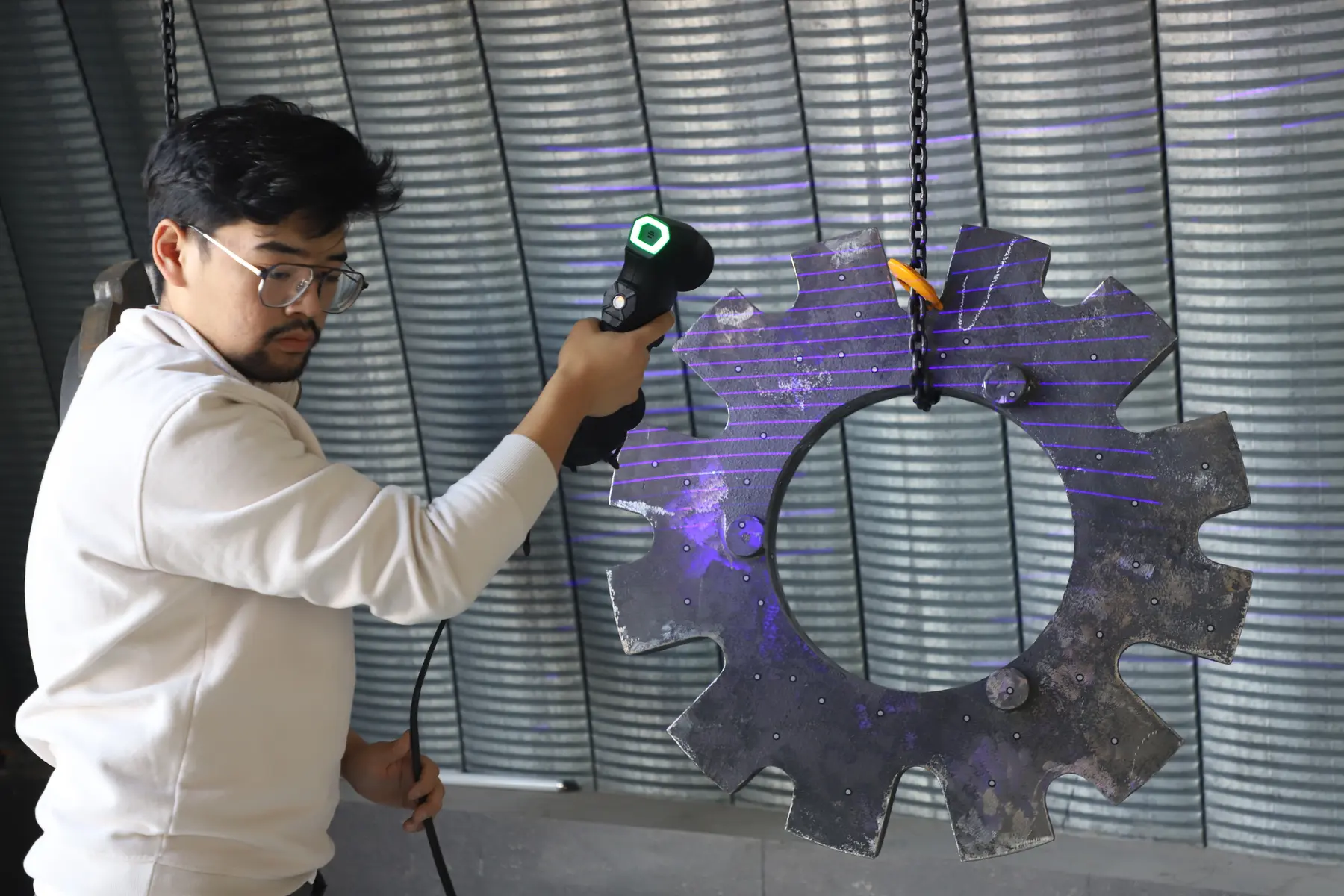

Метрология на основе 3D‑сканирования
Контроль
геометрии деталей
Сравниваем фактическую поверхность изделия с эталонной CAD‑моделью, выявляем отклонения и готовим понятный измерительный отчёт.
- SCANфактическая геометрия
- CADцифровой эталон
- Δкарта отклонений
+−
Сравнение3D‑скан ↔ CAD
Выходные данныеКарта + аналитика + отчёт
Что показывает контроль
Видим отклонения, которые сложно обнаружить обычными измерениями
Полевая геометрия детали анализируется по всей доступной поверхности, а результат отображается в понятной цветовой форме.
Размеры и форма
Проверяем ключевые сечения, диаметры, расстояния и элементы сложной геометрии.
Положение элементов
Анализируем взаимное расположение поверхностей, отверстий, осей и баз.
Деформации и износ
Фиксируем изменения формы, возникающие после производства, эксплуатации или ремонта.
Серийная повторяемость
Сравниваем образцы и помогаем контролировать стабильность выпуска.
Принцип контроля
Три слоя данных — один объективный результат
Совмещаем фактические измерения с цифровым эталоном и переводим разницу в наглядную аналитику.
Физическая деталь
Объект производства или эксплуатации, геометрию которого необходимо проверить.
3D‑скан + CAD
Точное совмещение измеренной поверхности с номинальной цифровой моделью.
Карта отклонений
Цветовая визуализация и числовые данные для принятия инженерных решений.

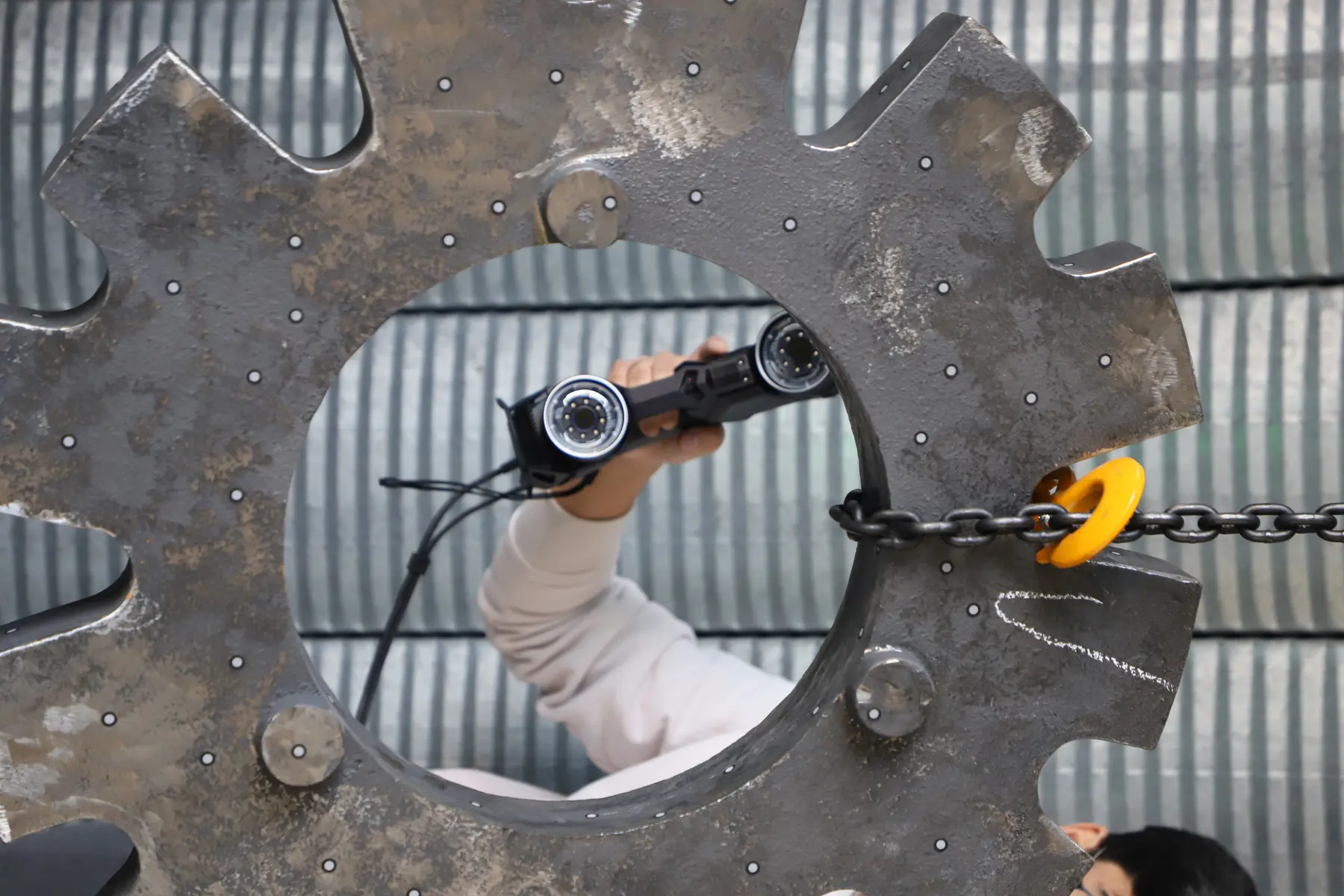

REPORT 01
Результат работы
Отчёт, который можно использовать в производстве
Состав отчёта формируется под задачу: от общей карты поверхности до проверки выбранных зон и размеров.
- 01
Цветовая карта
Визуальное распределение положительных и отрицательных отклонений.
- 02
Числовая аналитика
Значения в выбранных точках, сечениях и контролируемых областях.
- 03
Схема совмещения
Зафиксированный способ выравнивания скана и CAD‑модели.
- 04
Инженерный вывод
Наглядная база для корректировки процесса, ремонта или приёмки.
Как проходит проверка
От постановки задачи до измерительного отчёта
- 01
Формируем план
Уточняем контролируемые параметры, базы, допуски и ожидаемый результат.
- 02

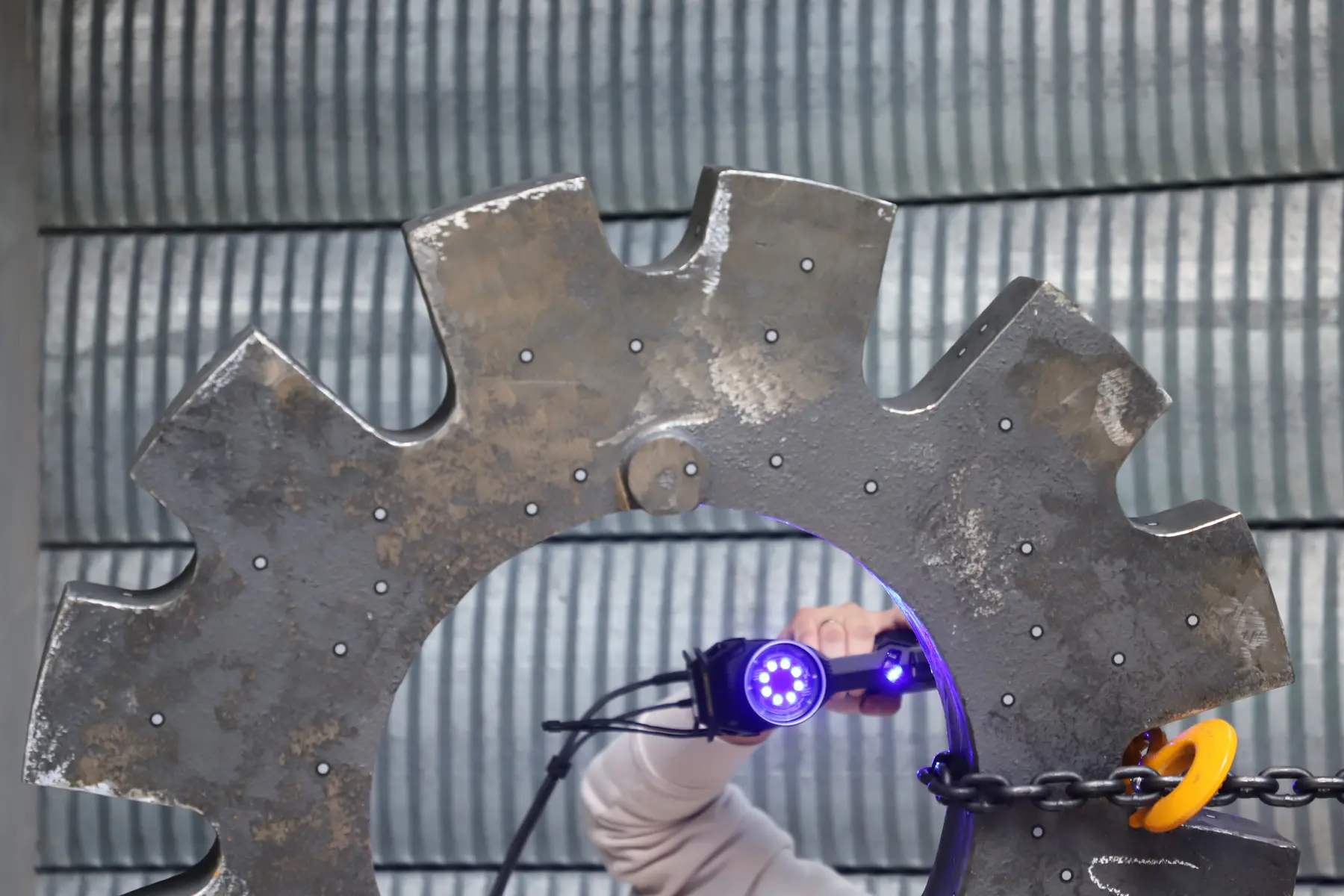

Сканируем изделие
Получаем цифровую поверхность детали с необходимых ракурсов.
- 03
Совмещаем с CAD
Выравниваем измеренные данные и эталон согласованным методом.
- 04
Анализируем
Строим карту отклонений и проверяем требуемые точки и сечения.
- 05
Передаём отчёт
Оформляем результат в понятном цифровом документе с визуализацией.
Контроль на объекте
Измеряем там, где находится деталь
Для крупного оборудования и производственных задач специалисты могут выполнить сканирование на площадке заказчика, а анализ и отчёт подготовить после обработки данных.
Выезд специалистаПромышленные объектыЕдиничные и серийные детали
Сферы применения
Когда точность влияет на результат
Подходит для входного, производственного и итогового контроля геометрии.
Производство и заводы
Контроль отливок, механообработанных и 3D‑напечатанных деталей.
Машиностроение
Проверка корпусных деталей, узлов, оснастки и сложных поверхностей.
Автомобильная отрасль
Анализ деталей кузова, интерьера, агрегатов и компонентов.
Инжиниринг и ОТК
Подтверждение соответствия конструкторским данным и поиск причин отклонений.
Вопросы и ответы
Что нужно для начала
Точность, метод совмещения и состав отчёта согласуются до измерений.
Нужна ли CAD‑модель?
Для прямого сравнения нужен цифровой эталон. Если CAD‑модели нет, сначала можно обсудить восстановление геометрии или контроль отдельных размеров.
Что влияет на точность контроля?
Размер и материал детали, состояние поверхности, доступность зон, выбранное оборудование, метод совмещения и требования к результату.
Можно проверить серийную партию?
Да. Контроль может выполняться для единичного образца или серии по согласованной программе измерений.
Можно выполнить работу на нашем предприятии?
Да, возможность выезда оценивается по местоположению, условиям доступа, размерам объекта и требованиям к измерениям.
Нужно проверить деталь?
Получите наглядную картину отклонений
Пришлите CAD‑модель, фотографии и описание контролируемых параметров — оценим задачу.
